DFS Habicht 108 E
Echelle 1/3
Profil SD 6060
Envergure 4.53 M

Réalisation  Frédy Métille
fredy@aeromodelismeajoulot.ch


Fabrication des moules   mai 2009
Première étape trouver une vielle porte en contre collé bien plate, épaisseur 20 mm et de longueur supérieur à la longueur du fuselage

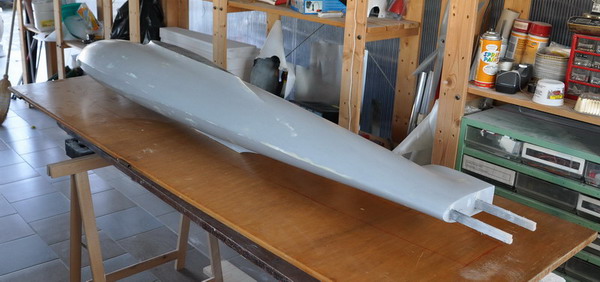

Ebaucher une ouverture pour y glisser partiellement le profil du fuselage ce qui vas le maintenir d'une manière stable pour tracer le contour exact
Tracer le contour avec une équerre muni d'un crayon

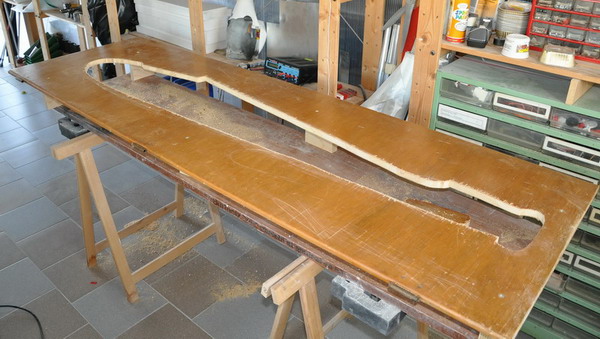

Découper parfaitement le tracé avec une scie sauteuse

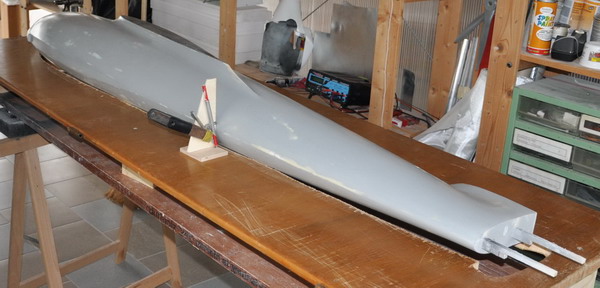

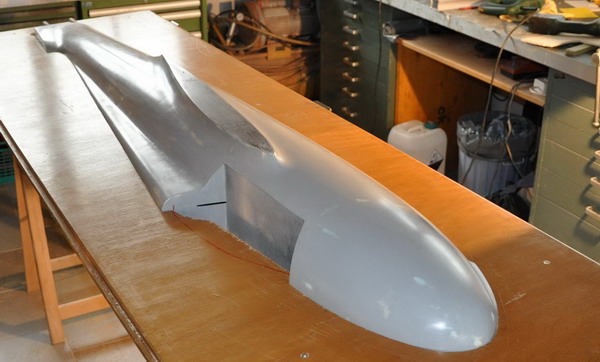

Finir d'ajuster à la lime la planche jusqu'à ce que le master soit positionné par son centre
Ebaucher une ouverture pour y glisser partiellement le profil du fuselage ce qui vas le maintenir d'une manière stable pour tracer le contour exact
Haut
A suivre      Moulage des pièces

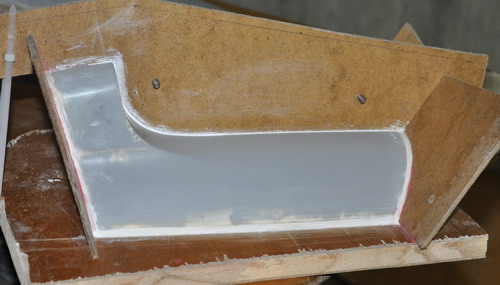

Faire les bordures de verrières et finir de colmater le jeu du plan de joint avec du mastique ou de la pâte à modelée.

Bien cirer le toute de plusieurs couche de produit démoulant

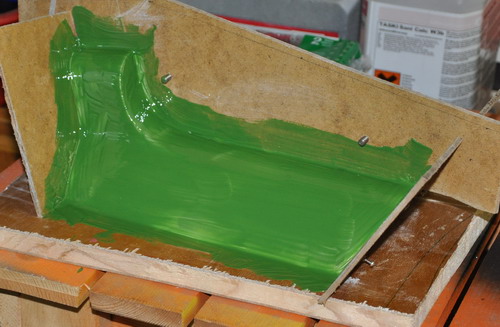

Pose du gelcoat, une seul couche

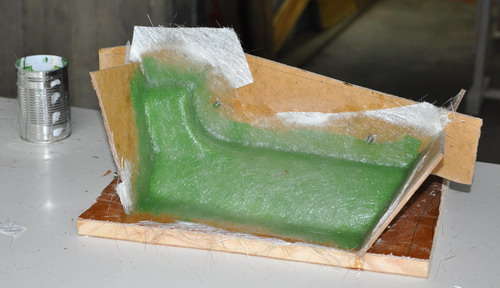

Après une demie journée de séchage poser 3 couches de matte de verre 300 gr/m2 plus polyester.
L'équipe au travail

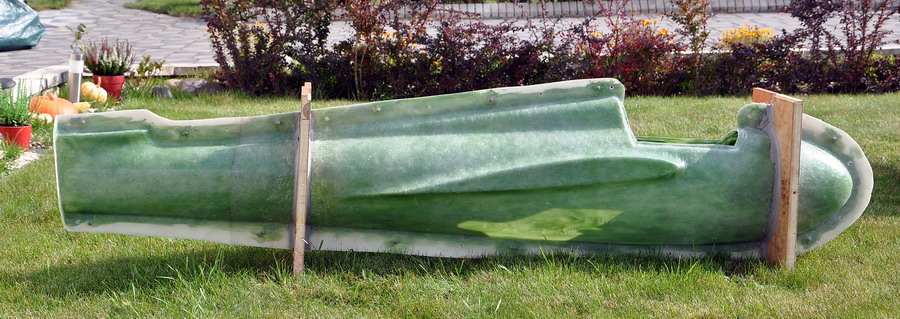

Moulage du 2ème coté

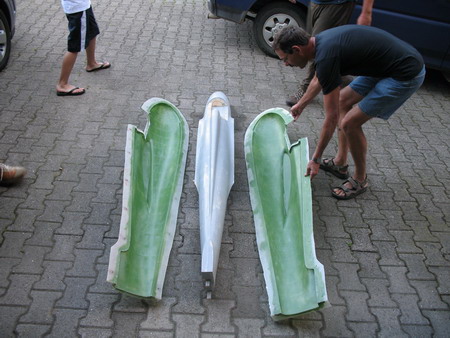

Et enfin le démoulage sans difficultés

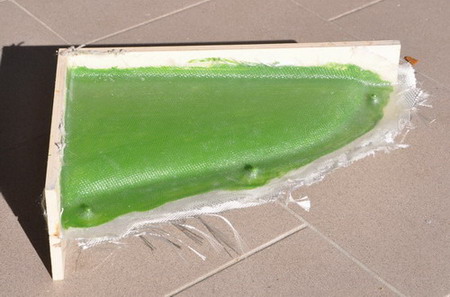

Même technique pour le plan fixe vertical
