Assemblage de la cellule    Septembre  2009
DFS Habicht 108 E
Echelle 1/3
Profil SD 6060
Envergure 4.53 M

Réalisation  Frédy Métille
fredy@aeromodelismeajoulot.ch

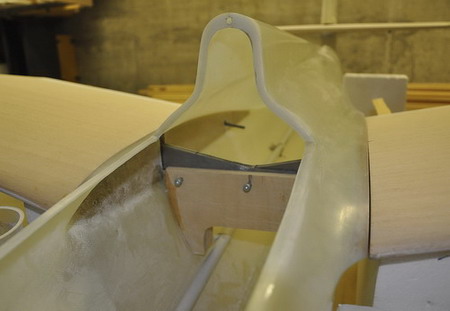

Support de fixations des clefs d'ailes pour le fuselage en contreplaqué de 12 mm
Attache des haubans de l'empennage horizontal en plaque de composite de 2 mm

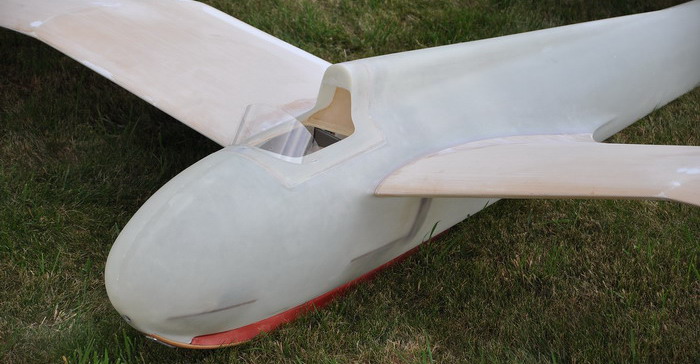

Ajustement du baquet de verrière

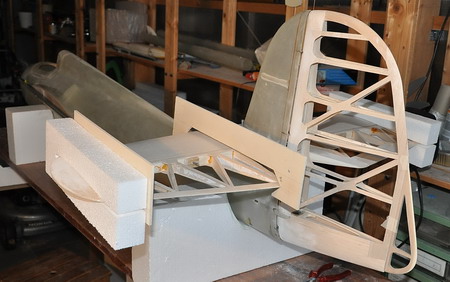

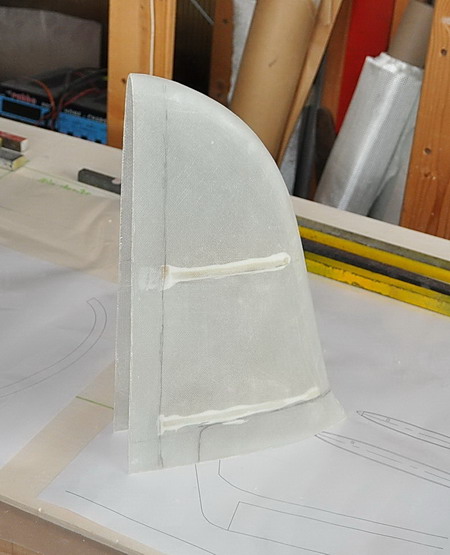

Collage de nervures pour rigidifier le plan fixe vertical
Haut

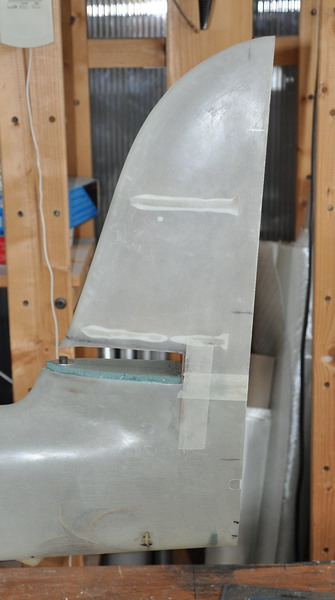

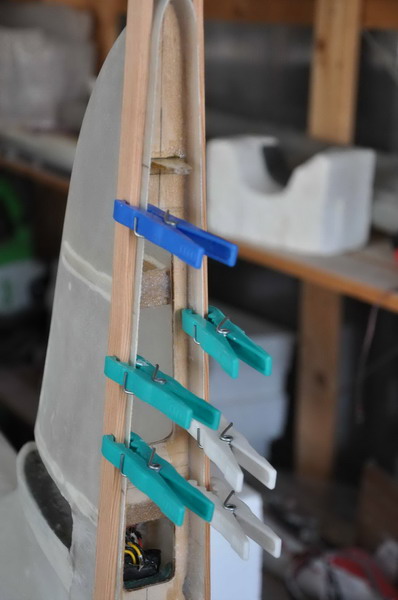

Collage du longeron du plan fixe vertical ainsi que la cheville et la prise servos de l'empennage horizontal

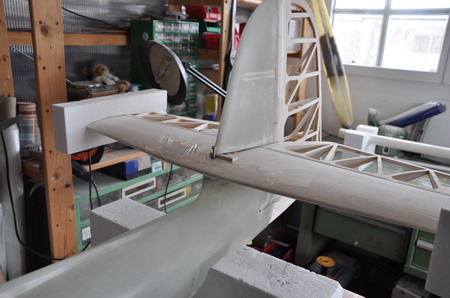

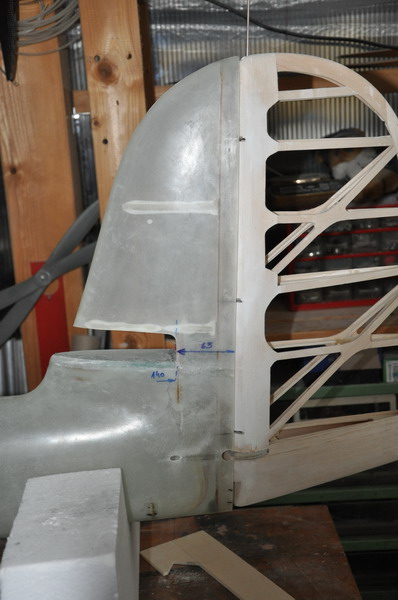

Ajustement de la dérive et réglage du câlage de l'empenage (+1.5°)

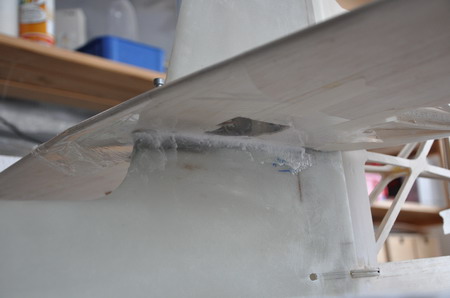

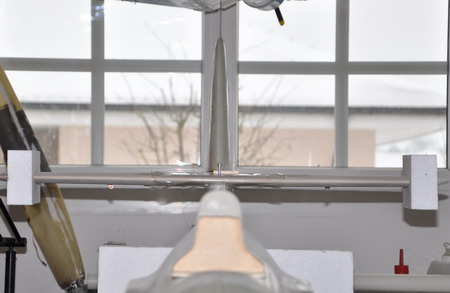

Moulage de l'empennage en place et contrôle du bon équerrage du tout sur le cadre de la fenêtre

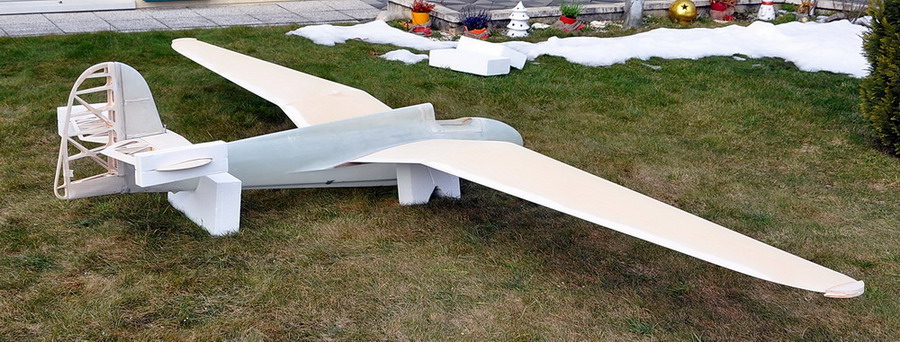

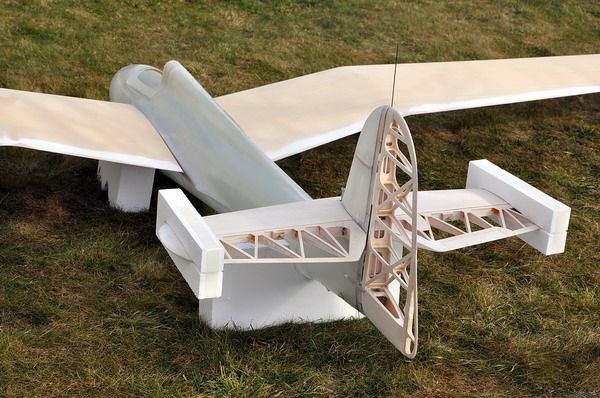

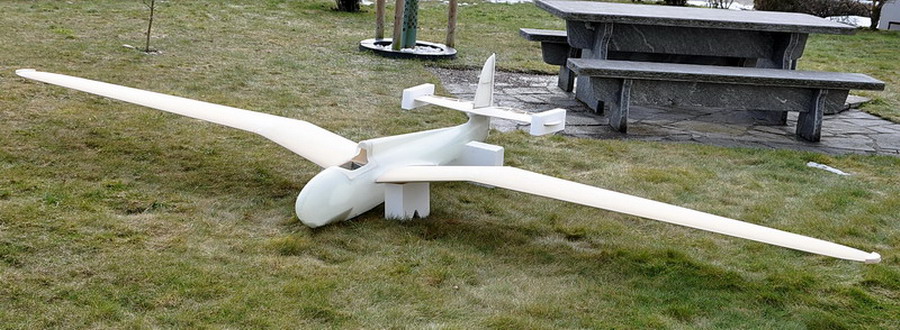

Mise en croix.
Le poids global de la cellule actuelle est de 12 KG, 4 Kg de lest dans le nez seront nécessaires à équilibrer le modèle

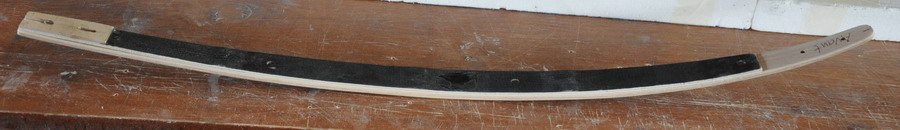

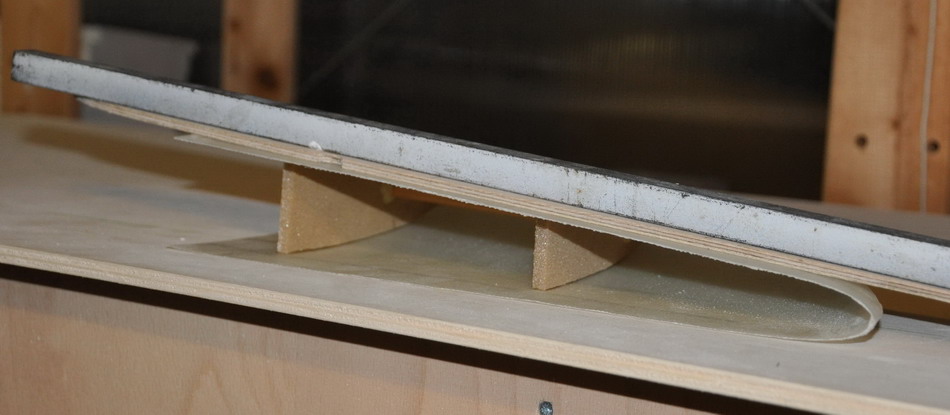

Le patin lamellé collé en frêne

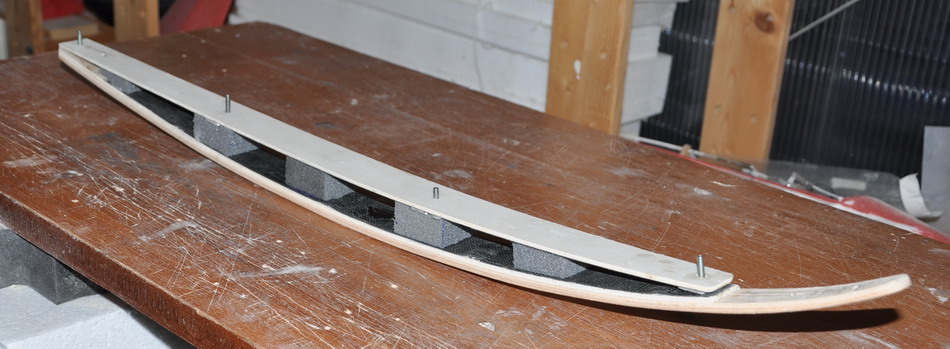

Préparation et assemblage  du patin

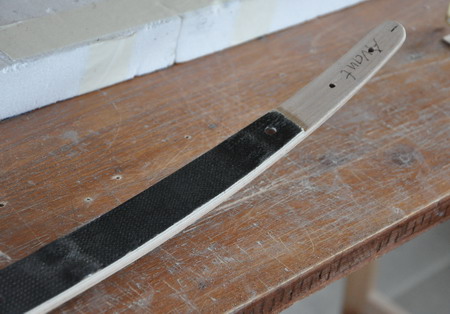

Pose du cuir du patin
Béquille et haubans d'empennage en alu diamètre de 4 mm

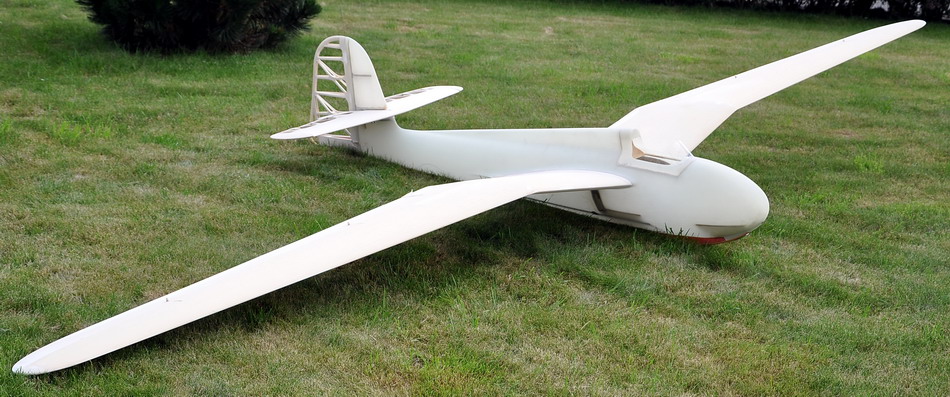

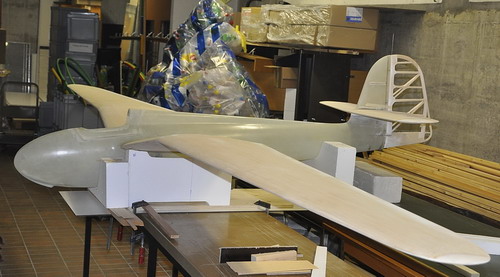

Prèt pour la finition
