Constrution des ailes      Octobre 2009
DFS Habicht 108 E
Echelle 1/3
Profil SD 6060
Envergure 4.53 M

Réalisation  Frédy Métille
fredy@aeromodelismeajoulot.ch

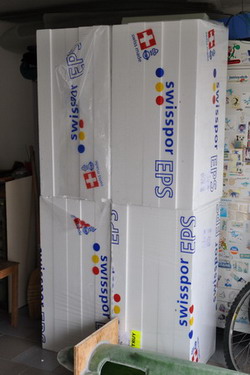

Préparation et découpe à la scie à ruban des plaques de sagex 100 mm et 30 Kg m3


                         Les chutes sont importantes

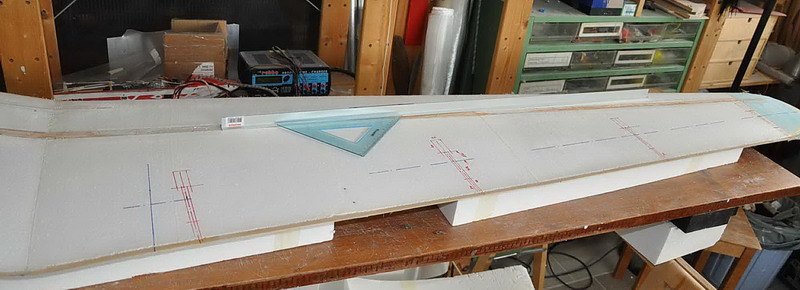

Montage à blanc pour verifier la forme de l'aile

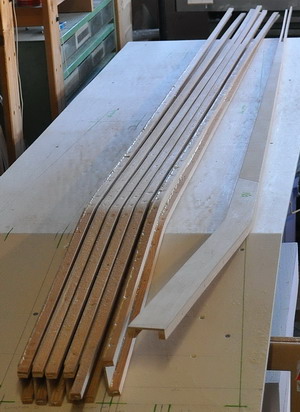

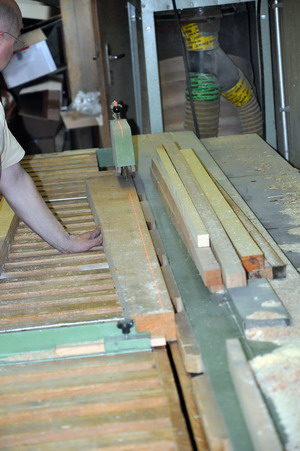

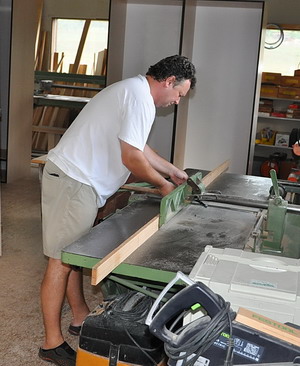

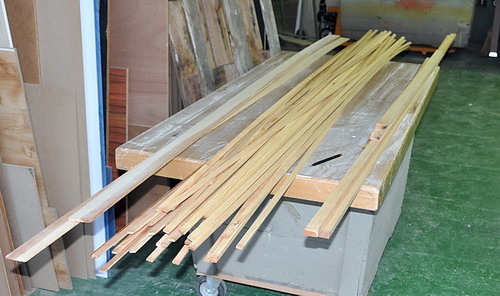

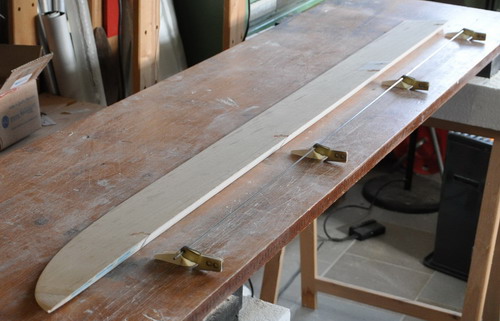

Découpe des semelles de longeron en menuiserie   Pin 15 x 5     4 pièces par longeron

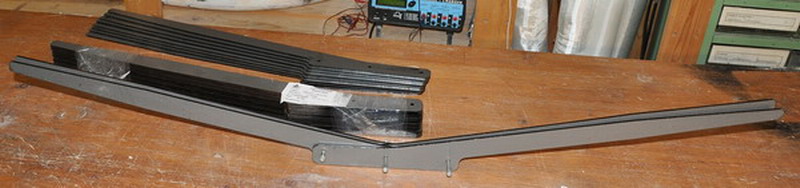

Clefs d'aile en acier de 3 mm découpées au laser.
2 pièces par aile

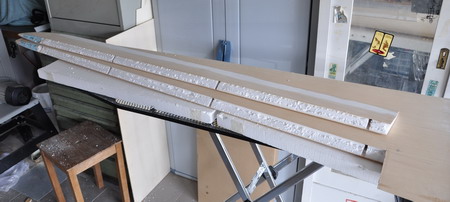

Découpe des noyaux

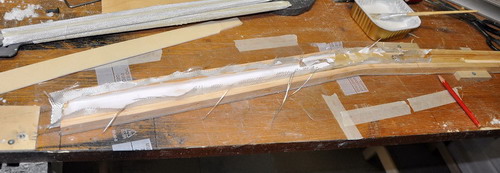

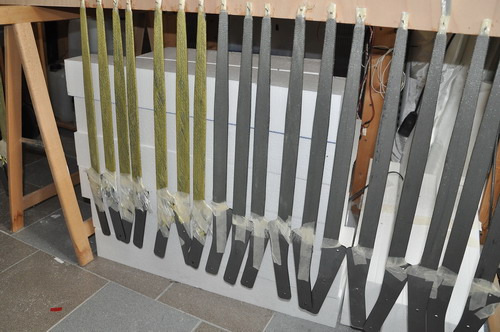

Moulage des fourreaux des clefs d'ailes

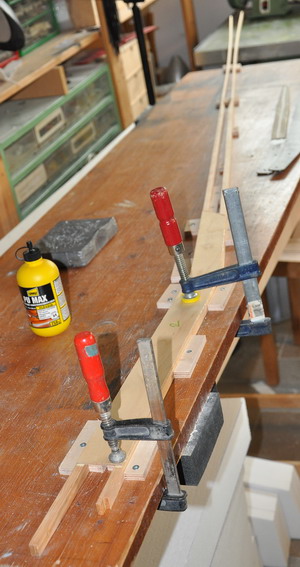

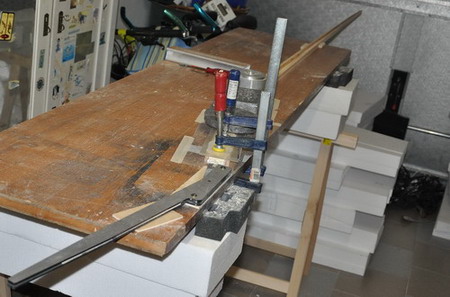

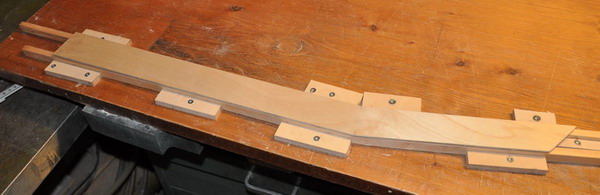

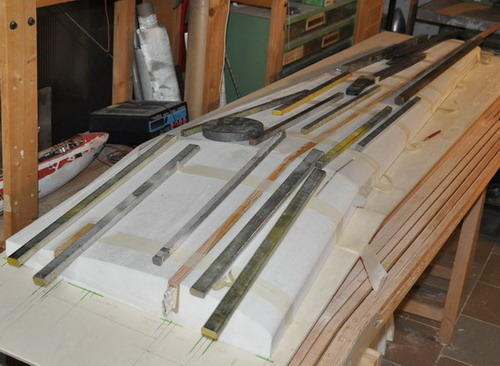

Assemblage du premier flan des longerons

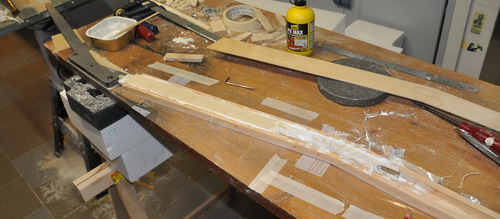

Intégration des clefs d'ailes et Assemblage du 2ème flan
Intégration du longeron
Haut
Collage du longeron, époxy, micro ballon et produit moussant

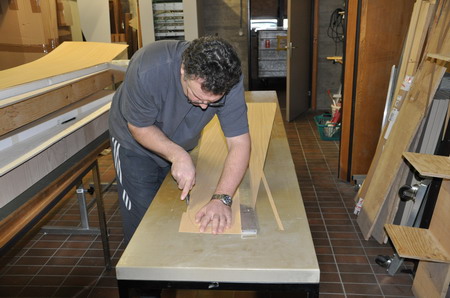

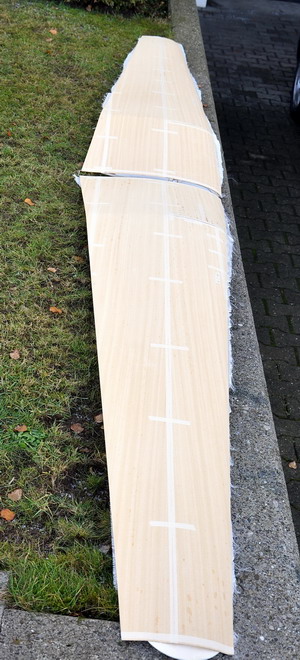

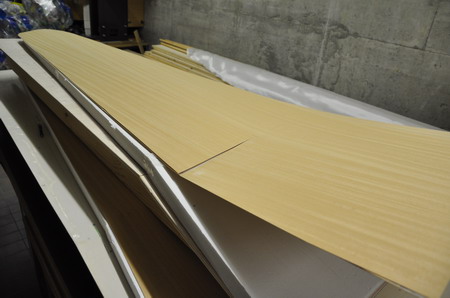

Préparation du plaquage en abachi de 1 mm ainsi que l'entaille à ajuster sur la cassure
Plaquage de l'extrados en premier

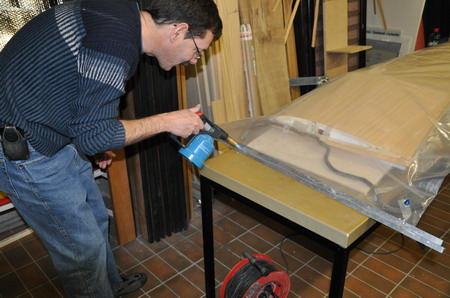

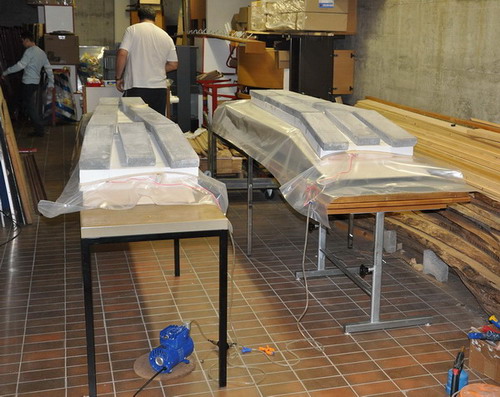

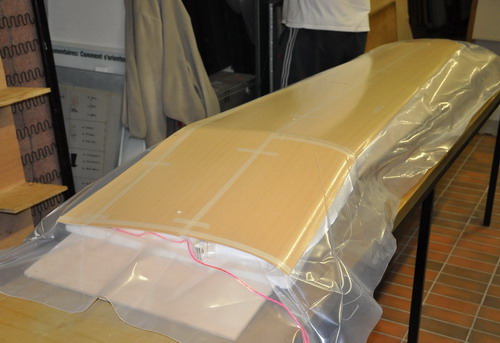

Poser une couche de fibre de 80 gr/m2 sur toute la surface, renforcer aux endroits délicats avec une couche supplémentaire, mettre en paquet et faire le vide

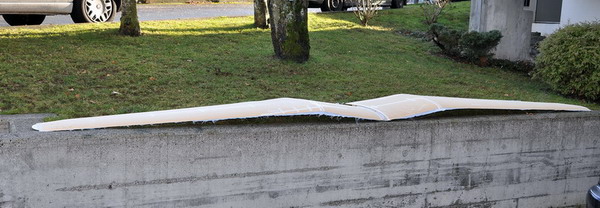

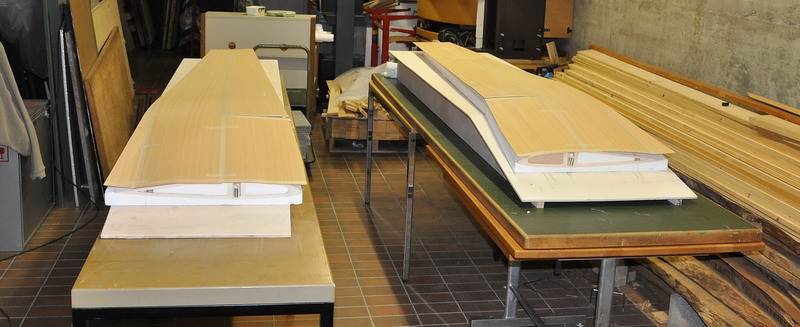

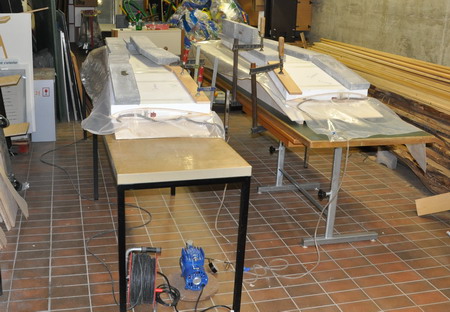

Après 12 h de mise sous vide le résultat de la première partie du  plaquage est pas mal sorti

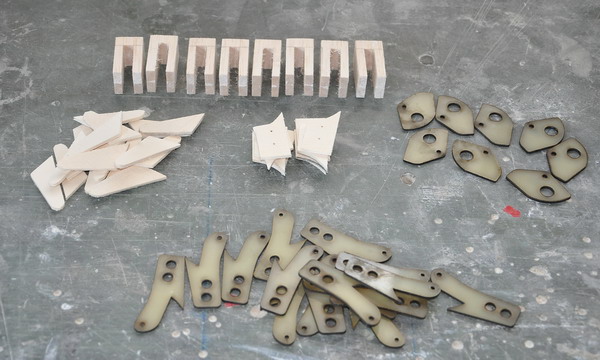

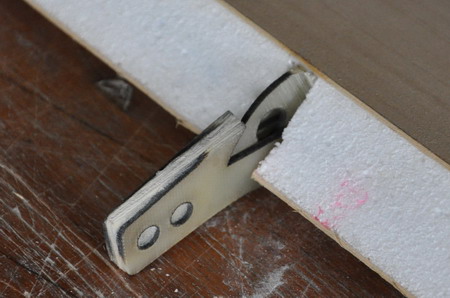

Préparation des articulations des ailerons en plaques de composite de 2 mm découpé au laser

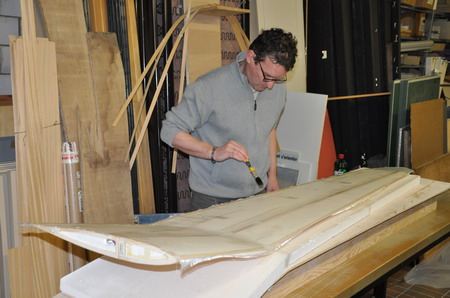

Tracé et découpe des emplacements des articulations

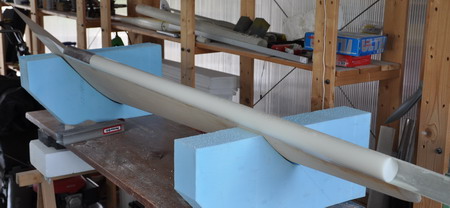

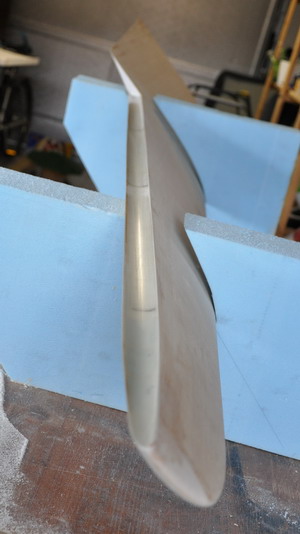

Préparation du bord d'attaque
Après avoir préparer toutes les parties internes des ailes plaquer l'intrados de manière identique à l'extrados

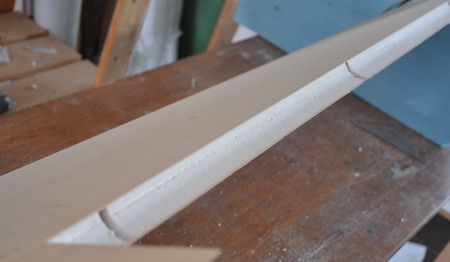

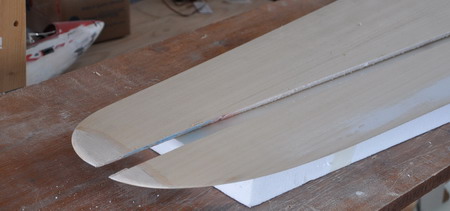

Découpe des ailerons et ponçage de l'arrondi intérieur

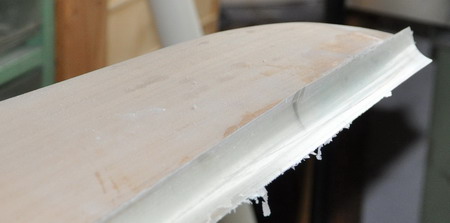

Collage de l'arrondi intérieur en composite et mise à fleur
Découpe des ailerons et ponçage de l'arrondi intérieur

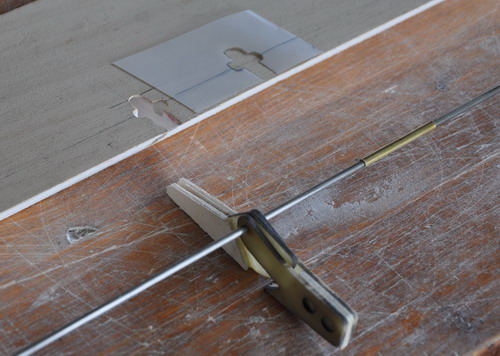

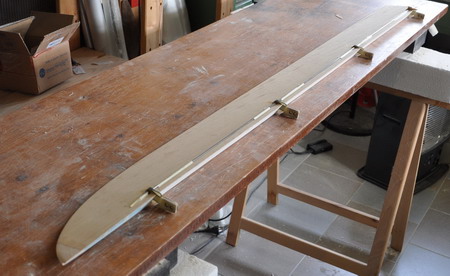

Montage des charnières

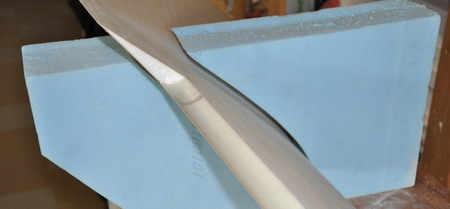

Arrondir le BA de l'ailerond et faire son assemblage

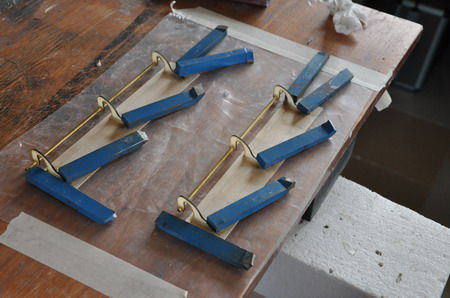

Préparation et montage des aérofreins
Sortie de la commande d'aileron sur la partie supérieure de l'aile

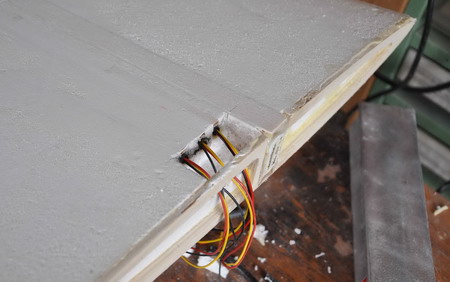

Mise en place des servos, 1x AF et 2x aileron
Remplissage des carmans avec du balsa
Fibrer après ponçage et ensuite reponçer et mastiquer
